項目名稱：上汽大通無錫基地二期新涂裝 LDV 商務車
項目承包方：中國汽車工業工程公司（四院）
投產時間：2016 年 4 月 12 日
整流電源 1500A/500V 4 套（三用一備）
主 PLC 柜 (AB-1756PLC) 1 套（1 拖 4 方式）
AB-HMI 以太網遠程操作站 1 套
P+F 車型自動識別 10 種
電泳門安全開關 4 套
現場 I/O 電纜及橋架的安裝 1 套
2015 年 1 月 8 日，上汽大通無錫基地二期新涂裝車間開工建設，二期整車項目建設正式拉開序幕；到 2016 年 4 月 12 日首車下線僅僅 15 個月！上汽大通僅用同行業四分之三的時間建設完成二期項目重點工程新涂裝車間，再次創造了令業內矚目的“大通速度”。
涂裝車間采用水性 3C2B 的涂裝工藝。涂裝生產線設計綱領為 18 萬輛 / 年，節拍 45JPH，全年工作 255 天，每天兩班，每班 10 個小時。主要產品為 SV61、SV62、SV71、SK81、SUV。于 2016 年 4 月 12 日首車下線。

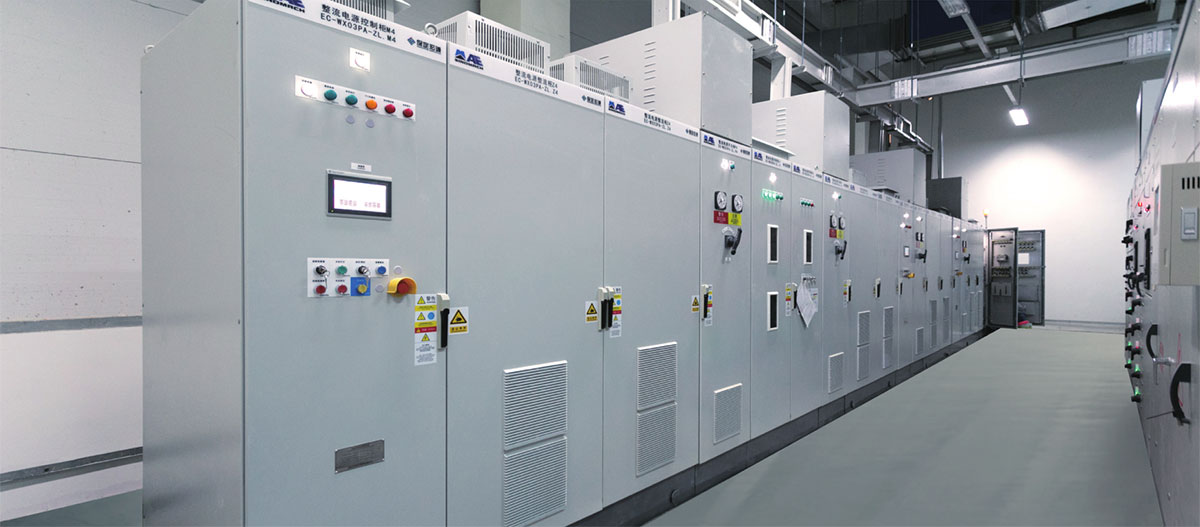

控制方式：AB-1756 控制系統 , 以太網網絡 , 帶后臺監控。車型光電與條形碼同步自動識別，工件電泳自動跟蹤位置，根據不同車型輸出不同的電壓。具有白皮車檢測、行程開關異常檢測，異常時，報警停鏈保護功能。所有柜體均采用威圖柜，吊裝不變形。重型威圖柜體帶有吊裝移動銷，比常規安裝就位提升 50% 工作效率。觸摸屏顯示每根陽極電流，現場陽極分流柜由四院制作，我方負責陽極分流柜現場調試及培訓。整流電源間及電泳間均設有HMI 觸摸屏，不同電泳車型、電泳槽內車體數量，運行動態、位置均對應動畫圖形在 HMI 顯示。操作及監視直觀，業主特別滿意。直流切換柜采用最高安全等級。直流切換開關置入柜內，整流器上電后，開關柜自動上鎖，開關狀態不僅有面板指示燈顯示，面板還開有可視窗口。整流間采用封閉式房間，保定宏誠整流器配備的全球遠程模塊，采用手機作為通訊載體，每月平均消耗流量僅 180M，運營成本低，實用性強。四院電控工程師及上汽大通相關人員同時對此種方式給予了充分的肯定，表示此種服務與傳統服務相比有了質的飛躍，創造了整流服務行業的一個新高度！
