產品應用方案

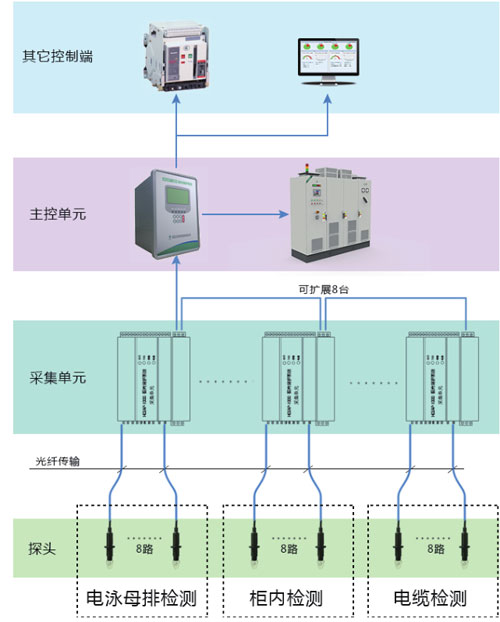

HCEAP 系列弧光微機監控系統是一個模塊化系統，主要由主控單元和弧光采集單元構成。

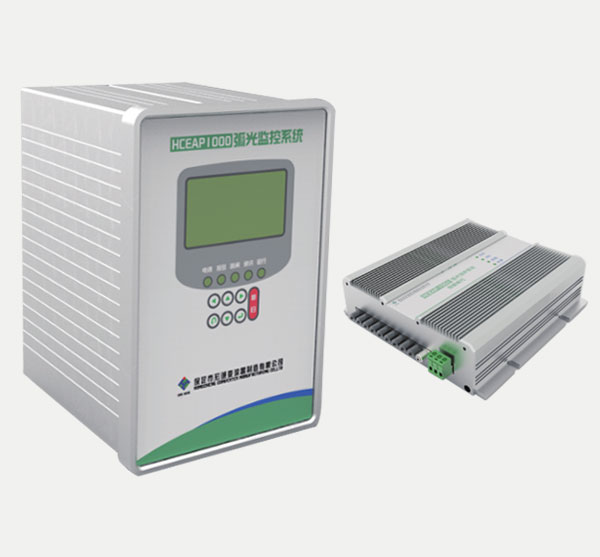

HCEAP1000 主控單元
用于管理和控制整套電弧光保護系統。它負責檢測弧光信號，并對采集到的信號進行判斷、處理，在滿足報警條件時，發出報警指令到快速繼電器，完成提示動作。

其端子包括：
■ 4 個弧光信號檢測接口，主要用于接收來自采集單元的弧光故障信號。
■ 3 個數據通訊接口，其中一個用于輸入數據，其他的用于輸出數據。
■ 4 路快速跳閘輸出接口。

一個主控單元能同時保護幾個檢測區域，因此弧光微機監控系統的采集單元可以分散到不同的位置，把檢測到的弧光信號傳送到主控單元。
在主控單元和采集單元間的數據傳送是靠光纖和數據傳輸線來完成的。光纖傳輸觸發信號至主控單元。工作電源，報警信號，自控?cái)?shù)據信息流的傳送則通過數據傳輸線來完成。
